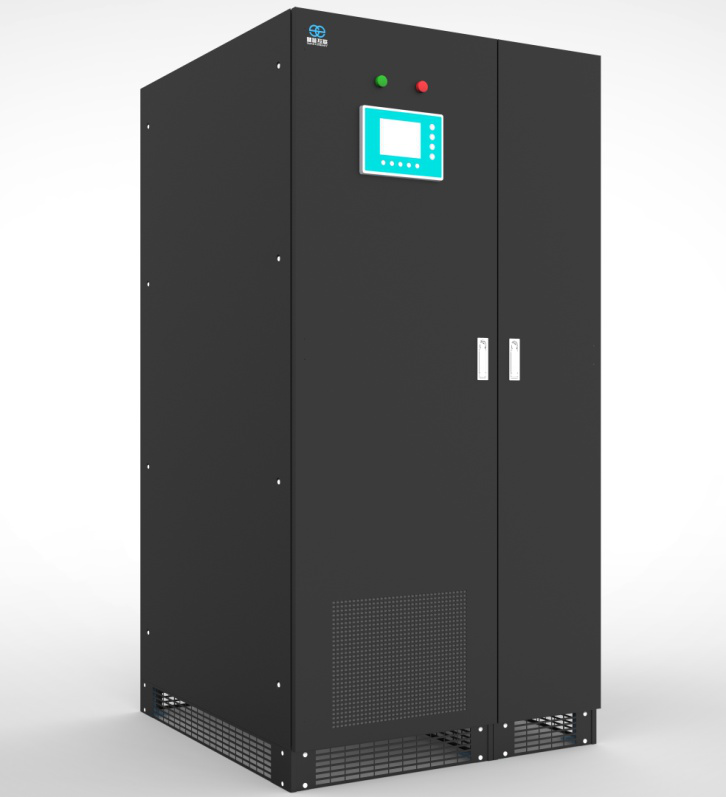

动态电压调节器（DVR）
当电网系统遭受雷击或者负载端有大功率设备投切时，电网电压会出现瞬降或浪涌。导致电网中的设备误动作甚至是停机停产，给企业带来严重的经济损失。GSDT-3系列动态电压调节器可针对上述情况，为后端设备提供安全可靠的电能质量，避免因电网电压的瞬降或浪涌给设备造成损坏。动态电压调节器通过实时监测电网电压情况，当监测到电压出现瞬降或浪涌后，调节器能够迅速将后端设备的供电切换到由瞬态电压调节器供电。动态电压调节器的关断由软件控制，可使切换时间控制在1毫秒以内，从而确保后端的敏感设备供电不受电压浪涌或瞬降的影响。用户可根据自身要求选择超级电容或锂电池作为后备供电能源，后备供电时间可根据后备供电能源容量决定。
GSDT-3系列动态电压调节器特点
可靠性更高：高环境适应性的塔式结构，适合对可靠性要求很高的工业客户；
散热方式更合理：机柜内部设有独立风道，配合上出风散热方式，可有效避免机柜内部积尘；
响应时间更短：全响应时间小于1毫秒，保证供电不间断；
直流母线电压范围更宽：更宽的直流母线电压范围给客户带来更多方便性，达到初始投资最优化；
运行维护更简单：使用超级电容寿命长，维护简单；
GSDT-3系列动态电压调节器工作原理
|

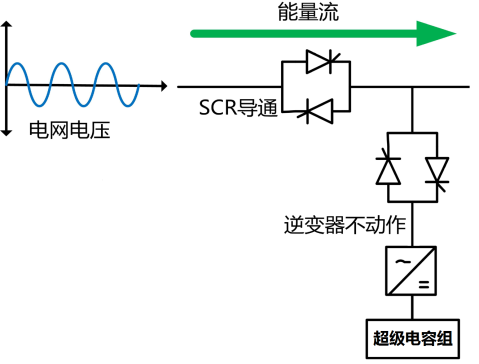

DVR并联在系统电网中，当电网电压正常时，供电SCR导通，电网可以直接给设备供电，双向变换器处于待机状态，并实时监测电网中电压的波动情况。 |
|
|

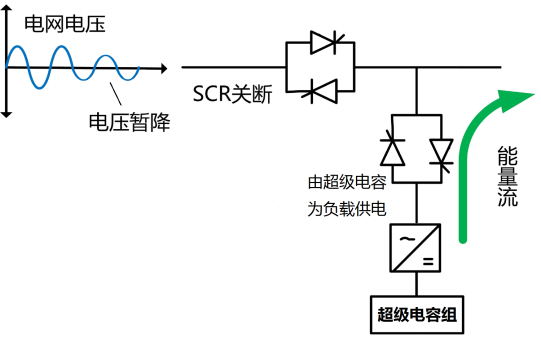

当DVR检测到电压异常波动的瞬间，将后端的设备切换到由超级电容或其他储能元件提供能量，保证用电设备的正常运行不受影响。 |
|
|

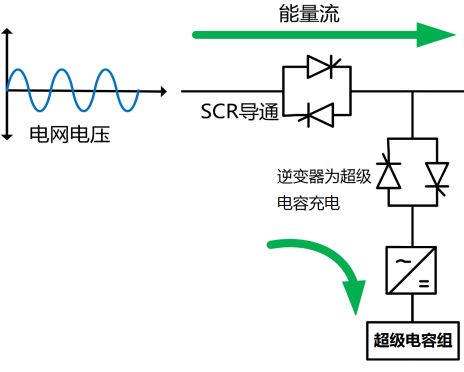

当电网电压恢复正常，DVR判断供电质量满足要求后，将后端设备切换到由电网继续供电，同时通过双向变换器给后备储能器件充电。 |
|
GSDT-3系列DVR技术参数表
|
系列 |
DVR200kVA系列 |
DVR300kVA系列 |
DVR600kVA系列 |
DVR900kVA系列 |
|
额定容量 |
200kVA |
300kVA |
600kVA |
900kVA |
|
额定电压 |
380V |
|||
|
电压范围 |
-40%～+20%（可设置） |
|||
|
额定频率 |
50Hz/60Hz，±10% |
|||
|
|
直流侧参数 |
|||
|
直流电流 |
317A@630Vdc |
476A@630Vdc |
952A@630Vdc |
1428A@630Vdc |
|
直流工作电压 |
400-750Vdc |
|||
|
可并联台数 |
4 |
|||
|
整机效率 |
≥98% |
|||
|
接线方式 |
三相四线 |
|||
|
进线方式 |
上下进线 |
|||
|
出风方式 |
下进风，上出风 |
|||
|
全响应时间 |
＜1ms |
|||
|
电压精度 |
1% |
|||
|
暂降补偿能力 |
100% |
|||
|
过载能力 |
过载125%，可最少持续10分钟；过载150%，可最少持续1分钟 |
|||
|
冷却模式 |
风冷 |
|||
|
工作温度 |
-10℃~40℃ |
|||
|
储存温度 |
-40℃—70℃ |
|||
|
相对湿度 |
5%RH—95%RH, 无冷凝 |
|||
|
海拔高度 |
2000m, 2000m—4000m降额使用 |
|||
|
噪声 |
＜68dB |
|||
|
尺寸 (宽*深*高mm) |
950*1030*1900 |
950*1030*1900 |
1800*1030*1900 |
2600*1030*1900 |
|
净重 |
550KG |
550KG |
1100KG |
1600KG |
