HD22005-3&HD11010-3艾默生充电模块外形及参数说明
编辑：本站原创 发布日期：2021-08-09
充电模块HD22005-3系列采用温控风冷方式，接口简单，通用性强。产品系列见下表。
表1 订货信息
| 名称 | 型号 | 编码 | 单位 | 定购指南 | 备注 |
| 充电模块 | HD22005-3 | 02130472 | 个 | 根据系统要求配置个数 | 风冷（防尘设计） |
| 充电模块 | HD11010-3 | 个 | 根据系统要求配置个数 | 风冷（防尘设计） |
1 充电模块外形
HD22005-3系列充电模块的外型如下图所示。
图1 HD22005-3充电模块外形
外形尺寸如下图所示。

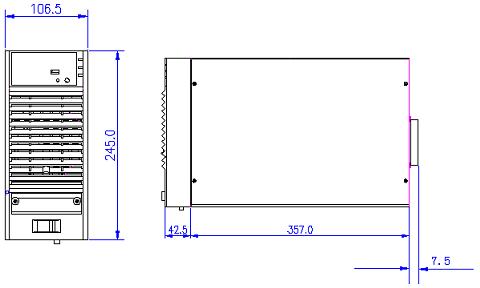

图2 充电模块外形尺寸图（单位：mm）
& 注意
充电模块与系统在结构上为松散连接，系统运输时必须将充电模块拆下，单独包装发运。否则，将可能造成充电模块损坏。
2 HD22005-3艾默生充电模块技术指标
HD22005-3艾默生充电模块的通用技术指标如表2 ~表 5所示。
表2 充电模块输入特性表
|
项目
|
指标
|
| 输入电压 | 323V～475V（三相三线制） |
| 输入电流 | ≤4A |
| 交流输入频率 | 45Hz～65Hz |
| 效率 | ≥90％ |
表3 充电模块输出特性表
|
项目
|
HD22005-3
|
HD11010-3
|
备注
|
| 输出电压范围 | 198～286V | 99～143V | 220V系列 |
| 输出电流 | 额定输出：5A | 额定输出：10A | 最大输出为额定值的105％～110％ |
| 电压上升时间 | 3～10秒 | 软启动时间 | |
| 输出恒流范围 | 10％～110％ | ||
| 稳流精度 | ≤±1％ | 20％限流测试 | |
| 负载电压纹波系数 | ≤0.1％ | ||
| 稳压精度 | ≤±0.5％ | ||
| 温度系数（1/℃） | ≤0.2‰ | ||
表4 充电模块保护特性表
|
项目
|
HD22005-3
|
HD11010-3
|
备注
|
| 输出短路回缩 | 回缩电流≤40％额定电流，可自恢复 | ||
| 输出过压保护 | 293±6Vdc 不可恢复，需要重新上电启机 | 148±4Vdc | 保护后无DC输出 |
| 输出欠压告警 | 191±6Vdc 可恢复 | 96±4Vdc | 保护后有DC输出 |
| 输入过压保护点 | 482±6Vac 可恢复，恢复点460 ±15Vac | 保护后无DC输出 | |
| 输入欠压保护点 | 316±6Vac 可恢复，恢复点335 ±10Vac | 保护后无DC输出 | |
| 缺相保护 | 可恢复 | 保护后无DC输出 | |
| 过温保护 | 过温保护点85℃，恢复点75℃ | 精度：±5℃ | |
| 风扇温度控制 | 风扇启动点50℃，风扇停转点38℃ | 精度：±5℃ | |
表5 充电模块监控功能说明
| 序号 | 项目 | 指标 | 备注 |
|
1
|
遥信
|
将模块的保护信号（交流过、欠压，缺相，输出过、欠压，模块过温等信号）和故障信号传递给监控单元 | |
|
2
|
遥测
|
测量充电模块的输出电压、电流，送模块表头显示并上报监控单元 | |
|
3
|
遥控
|
根据监控单元的命令，控制充电模块的开/关机，均/浮充转换 | 同时具备手动控制，可以屏蔽监控单元的控制 |
|
4
|
遥调
|
根据监控单元的命令，调节模块的输出电压 | |
| 根据监控单元的命令，在10％～100％范围内调节充电模块的输出电流限流点 | |||
|
5
|
显示
|
充电模块监控板控制充电模块的LED表头显示模块的输出电流、电压 |
