EAU01智能交流配电监控模块安装及配置参数
编辑：本站原创 发布日期：2022-01-12
一、安装
如果 EAU01 需要安装在机柜面板上，则其最小开口尺寸为：118mm×58mm。EAU01 可以安装在宽度为 35mm 的 DIN 导轨上。
安装方向
EAU01 固定在水平导轨或者水平安装面上时，没有安装方向的限制。但是，如果 EAU01 固定在竖直或倾斜的导轨上时， 可以采用图 1 的前 3 种安装方向，禁止采用第 4 种安装方向。安装方向示意图如下图所示。
图 1 正确和错误的安装方向示意图
安装步骤
1）将 EAU01底部的卡扣拔出，如下图所示。
图 2 安装在导轨上的EAU01
2）将 EAU01挂到 DIN 导轨上。
3）将卡扣推回原位，锁住 EAU01。
4）将 EAU01两端用卡挡件固定，避免左右滑动。
接线
取下主机，捏住 EAU01 主机，用力按压主机背面三角形标识处，再向上拉，即可取下主机，如下图所示。
图 3 取下主机
取下主机，EAU01 拆分为主机和底座两部分，如下两图所示。
图 4 EAU01主机
图 5 EAU01底座
端子接口定义
EAU01 配电模块接线直接拧紧到 EAU01 的底板，更换可不换底板，更换 EAU01 不需重新接线，仅更换 EAU01 主机， 维护十分方便。端子排列如下图所示，端子接线说明见下表。

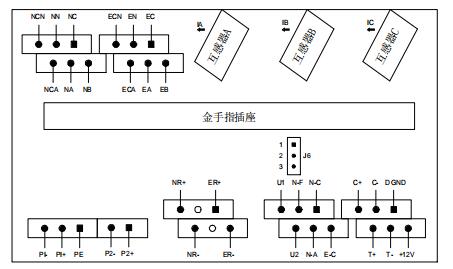

图 6 底座链接端子图
|
端口分类
|
端子名称
|
接线说明
|
安规类型
|
|
保护地
|
PE
|
保护地
|
保护地
|
|
电源输入 1
|
P1＋
|
电源输入 1 正极
|
高压端口
|
|
P1－
|
电源输入 1 负极
|
||
|
电源输入 2
|
P2＋
|
电源输入 2 正极
|
|
|
P2－
|
电源输入 2 负极
|
||
|
Normal 交流输入电压
|
NA
|
Normal 交流支路 A 相
|
|
|
NB
|
Normal 交流支路 B 相
|
||
|
NC
|
Normal 交流支路 C 相
|
||
|
NN
|
Normal 交流支路中线
|
||
|
Emergency 交流输入电压
|
EA
|
Emergency 交流支路 A 相
|
|
|
EB
|
Emergency 交流支路 B 相
|
||
|
EC
|
Emergency 交流支路 C 相
|
||
|
EN
|
Emergency 交流支路中线
|
||
|
Normal 接触器控制端
(高压吸合－低压保持)
|
NR+
|
Normal 接触器线圈正端
|
|
|
NR-
|
Normal 接触器线圈负端
|
||
|
Emergency 接触器控制端
(高压吸合－低压保持)
|
ER+
|
Emergency 接触器线圈正端
|
|
|
ER-
|
Emergency 接触器线圈负端
|
||
|
备用
|
NCA
|
备用，不可外接高压
|
|
|
NCN
|
备用，不可外接高压
|
||
|
备用
|
ECA
|
备用，不可外接高压
|
|
|
ECN
|
备用，不可外接高压
|
||
|
电流输入
|
IA
|
A 相电流输入
|
|
|
IB
|
B 相电流输入
|
||
|
IC
|
C 相电流输入
|
||
|
电源输出
|
DGND
|
12V 电源负或开关量公共端
|
SELV 端口
|
|
＋12V
|
12V 电源正
|
||
|
开关量
|
N-C
|
Normal 接触器辅助触点一端
|
|
|
E-C
|
Emergency 接触器辅助触点一端
|
||
|
N-F
|
人工模式检测点 1
|
||
|
N-A
|
人工模式检测点 2
|
||
|
U1
|
用户告警触点 1 或者 SPD 告警点一端
|
||
|
U2
|
用户告警触点 2 或者 ACDL 告警点一端
|
||
|
CAN
|
C+
|
CAN 通信口正极
|
SELV 端口
|
|
C-
|
CAN 通信口负极
|
||
|
RS485
|
T+
|
RS485 通信口正极
|
|
|
T-
|
RS485 通信口负极
|
||
|
跳线端子
|
J6
|
用跳线帽连接 2、3 脚，可以增加 CAN 线的匹配电阻
|
注意
严禁将安规定义隔离的交流电和直流电混合接入。
二、参数设置
通过上级监控模块可设置 EAU01 的运行参数如下表所示。
|
序号
|
信号名称
|
参数范围
|
备注
|
|
1
|
电压运行模式
|
线电压或相电压
|
0：线电压 1：相电压。默认为 0
|
|
2
|
相数
|
三相或单相
|
0：三相 1：单相。默认：0
|
|
3
|
相电压过压阈值
|
220 V～289V
|
默认值 252V
|
|
4
|
相电压欠压阈值
|
0 V～220V
|
默认值 186V
|
|
5
|
相电压回差
|
5 V～50V
|
默认值 10V
|
|
6
|
线电压过压阈值
|
380 V～500 V
|
默认值 437V
|
|
7
|
线电压欠压阈值
|
0～380V
|
默认值 323V
|
|
8
|
线电压回差
|
5 V～50V
|
默认值 17V
|
|
9
|
电流变比
|
0～1000
|
前级互感器变比。默认为 1
|
|
10
|
切换延迟时间
|
3s～600s
|
默认为 5s
|
|
11
|
电压滤波时间
|
1s～60s
|
默认为 3s
|
表 1 运行参数列表
|
序号
|
信号名称
|
参数范围
|
备注
|
|
12
|
N-A 断路器告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
13
|
U1 告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
14
|
U2 告警点属性
|
常闭或常开
|
0：常闭 1：常开。默认为 0
|
|
15
|
控制模式
|
默认为高压吸合 –低压保持
|
0：高压吸合－低压保持。默认为 0
|
|
16
|
高压吸合时间
|
1ms～5000ms
|
默认为 500ms
|
|
17
|
接触器状态检查延迟时间
|
1ms～5000ms
|
默认为 1000ms
|
|
18
|
系统上电稳定时间
|
1ms～20000ms
|
默认为 1000ms
|
|
19
|
相电压缺相阀值
|
1 V～50V
|
默认值 28V
|
|
20
|
线电压缺相阀值
|
1 V～86V
|
默认值 50V
|
|
21
|
相电压不平衡阀值
|
1 V～50V
|
默认值 28V
|
|
22
|
线电压不平衡阀值
|
1 V～86V
|
默认值 50V
|
|
23
|
系统电流不平衡阀值
|
1A～100A
|
默认值 5A
|
