艾默生ER22010TN自然冷充电模块

编辑:充电模块,艾默生直流屏,直流屏操作电源,ER22010TN    发布日期:2021-01-16

 1.艾默生ER22010TN充电模块产品特点

采用自然冷却散热方式,无需散热风扇,长期使用内部不聚集灰尘,可靠性高

按照ANSI/EIA-364-65A:1997 IIIA Class标准,通过了对应的G3测试

采用浸三防漆工艺,保证PCB板在恶劣环境中依旧有极高的可靠性

采用承受恶劣环境能力更强、性能更为稳定可靠的工业级元器件

可在-40+50℃范围内不降额工作,特别适用于环境温度极端的场所

峰值效率可达96%

具有非常小的工作噪音

平均无故障时间(MTBF)>600,000h

安规和EMC满足CE认证

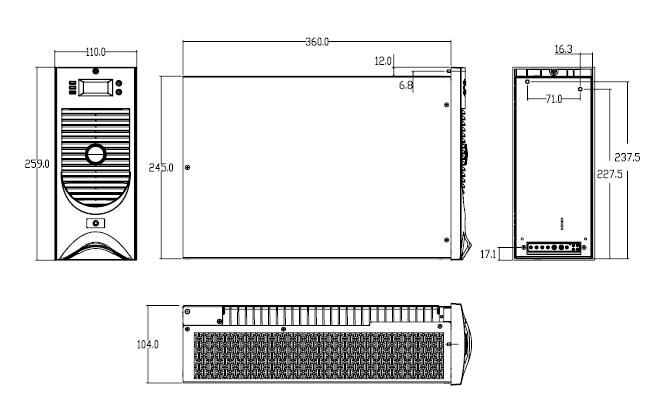

 2.维谛ER22010TN直流屏充电模块尺寸
艾默生ER22010TN充电模块

 3.艾默生ER22010TN充电模块的技术参数
输出参数 ER22010TN
输出电压
标称 220Vdc
额定 234Vdc
最大 286Vdc
最小  198Vdc
输出电流
额定  10A
最大  11A
输出功率 最大2860W
效率 96%
负载调整率  ±0.5%
稳压精度  ±0.5%
稳流精度  ±1%
输出限流点 20%110%额定电流
软启动时间 38秒(50%额定电流,输出电压从10%到90%)
纹波系数  0.1rms
均流系数  ±5%50%100%额定负载)
噪音  45dB
输入参数
输入电压
额定 380Vac
最大 475Vac
最小 323 Vac
相数 3(3W+PE)
功率因数  0.92
谐波电流  30%
环境要求
满载工作温度 -40℃~50
最低启动温度 -40
最高工作温度 60℃
相对湿度  95%
额定大气压、海拔 80 kPa106 kPa(海拔:02000m
运输和存储温度 -40℃~+70
运输和存储湿度  95%
安规
满足标准 EN 60950-1(CE marked)
防护等级 IP20
EMC
发射 EN 61000-6-4:2007 (CE& RE CLASS A)
抗扰度 EN 61000-6-2:2005
可靠性
MTBF 250,000小时(Bellcore TR332
RoHs R5
功能
输入保护
过压 保护后无输出、可自恢复
欠压 保护后无输出、可自恢复
缺相或相间不平衡 输出一半功率
输出保护
过压
可通过硬件或软件进行过压保护,保护后无输出,需手动恢复。
硬件过压保护点高于291V
软件过压保护点可设
欠压 可通过软件进行欠压告警,告警后有输出,可自恢复
热插拔 内置逆止二极管
短路回缩 110%额定电流、可自恢复
过温保护 保护后无输出、可自恢复
散热 自然冷却
通讯接口 CAN口、RS485口
机械参数
104mm
245mm
360mm
重量 ≤8kg

更多ER22010TN直流屏充电模块资讯,请联系艾默生代理商西安广深电气有限公司技术中心。
